Teching proudový motor nízkoobtokový

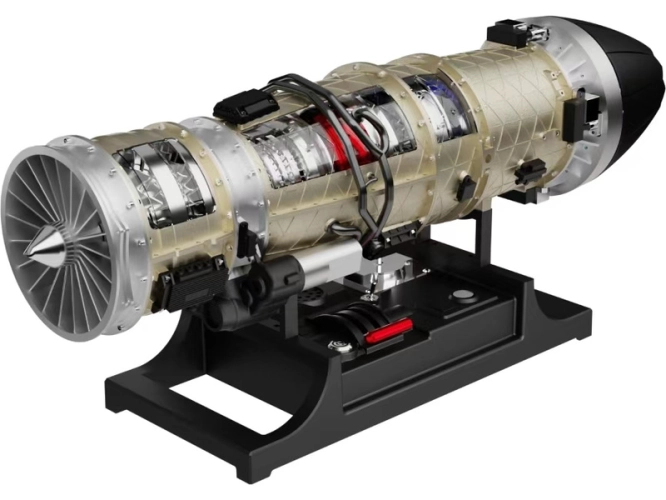

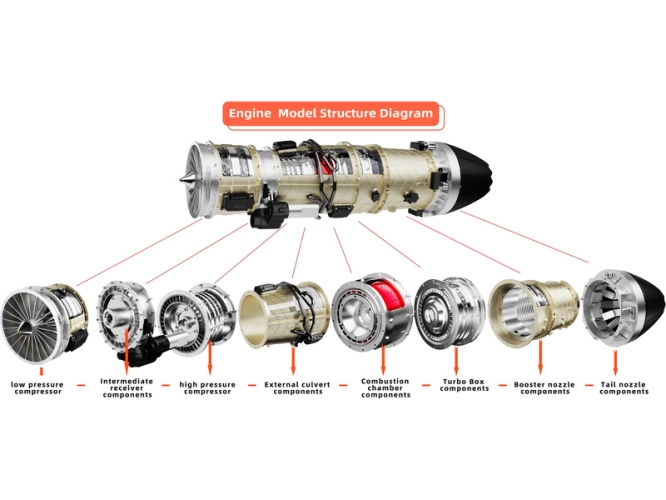

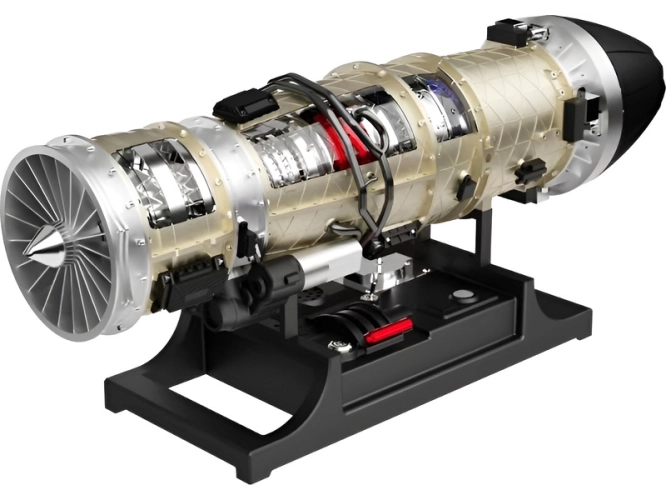

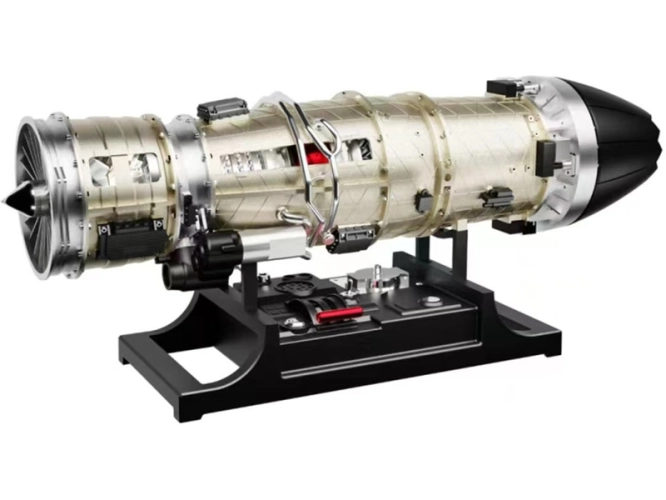

Stavebnice precizního kovového modelu Teching - nízkoobtokový proudový motor. Autenticky zpracovaná konstrukce skutečného vojenského motoru s průzory pro ukázku provozu. Model nabízí realistické mechanické funkce - pohyb rotoru a ručně nastavitelné lamely pro regulaci tahu výstupní trysky. Motor má elektrické otáčení, podsvícenou trysku, zvukové a kouřové efekty. Otáčky motoru lze regulovat pákou inspirovanou plynovými pákami používanými v kokpitech letadel. Zvuk motoru vycházející z integrovaného reproduktoru se mění podle rychlosti otáčení. Jedinečným doplňkem je modře podsvícená tryska, ze které vychází kouř unášený proudem vzduchu. Pro tvorbu kouře, respektive páry, se přidává destilovaná voda. Věrně jsou zobrazeny hlavní komponenty, mezi které patří ventilátor (dmychadlo), dvoustupňový nízkotlaký kompresor, šestistupňový vysokotlaký kompresor, spalovací komora, vysokotlaká turbína a dvoustupňová nízkotlaká turbína. Stavebnice je navržena tak, aby již samotné sestavování bylo zážitkem. Díky vysoce kvalitnímu zpracování a viditelné funkčnosti jednotlivých částí je model vhodný jako výstavní a reprezentativní solitér nebo jako učební pomůcka. Model ocení studenti, nadšenci do techniky a sběratelé. Jedná se o originální návrh a výrobu značky Teching s přesně opracovanými kovovými díly, obrazovým návodem pro snadné sestavení a v prémiovém balení.

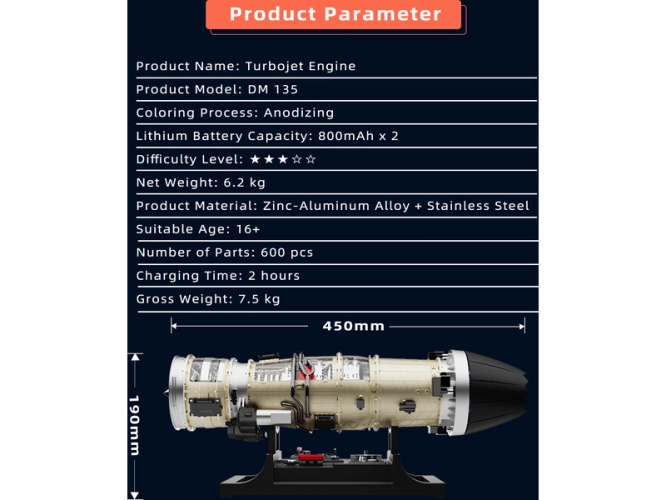

Vlastnosti

• Měřítko: 1:10
• Hlavní materiál: hliníková slitina + nerezová ocel
• Povrchová úprava (barvení): eloxování
• Počet dílů: 600+ ks
• Celková hmotnost: 5 kg
• Náročnost montáže: ★★★★ (1 - snadná, 5 - náročná)
• Doba montáže: přibližně 5 hodin
• Rozměry: 450 x 130 x 190 mm
• Akumulátor: 2x lithiový 3,7V 800mAh
• Nabíjecí napětí: DC 5V, nabíjení 2 hodiny, provoz 0,5 hodiny

Informace o předloze

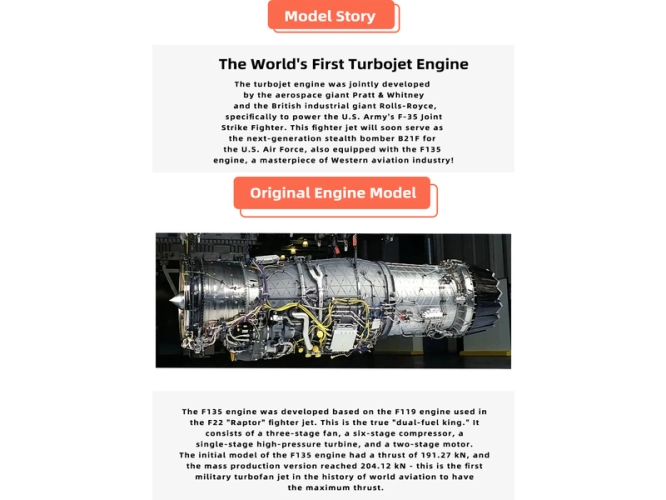

Předlohou modelu je moderní nízkoobtokový dvouproudový motor Pratt & Whitney F135, který pohání víceúčelový stíhací letoun páté generace F-35 Lightning II. Motor F135 vychází z konstrukce motoru F119 používaného u letounu F-22 Raptor a patří mezi nejvýkonnější proudové motory instalované do bojových letadel. Jde o dvouhřídelový (dual-spool) turbofan s nízkým obtokovým poměrem, vybavený přídavným spalováním (afterburnerem) a regulovatelnou výstupní tryskou. Maximální tah sériových verzí dosahuje přibližně 190–200 kN s přídavným spalováním, což z něj činí jeden z nejvýkonnějších stíhacích motorů současnosti.

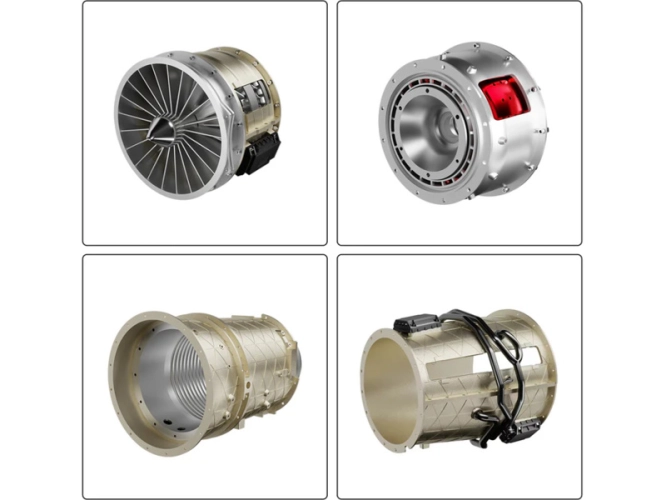

Konstrukčně se motor skládá z vícestupňového ventilátoru a axiálního kompresoru, spalovací komory, jednostupňové vysokotlaké turbíny a vícestupňové nízkotlaké turbíny, které jsou propojeny dvěma souosými hřídeli. Součástí je rovněž přídavné spalování a segmentová výstupní tryska s proměnným průřezem, umožňující optimalizaci tahu v různých letových režimech. Nízký obtokový poměr je typický pro vojenské proudové motory, kde je kladen důraz na vysoký tah, kompaktní rozměry a schopnost nadzvukového letu.

Konstrukční vlastnosti

• Dvouproudový motor s nízkým obtokovým poměrem
• Více­stupňový axiální kompresor (nízko- a vysokotlaký)
• Více­stupňová axiální turbína (nízko- a vysokotlaká)
• Viditelná funkční mechanika s elektromotorovým pohonem
• Proměnlivé otáčky nastavitelné pákou, zvukové efekty
• LED podsvícení výstupní trysky, kouřový efekt trysky
• Kovová konstrukce s CNC obráběnými díly

Funkce

Hřídel modelu s lopatkami se otáčí díky integrovanému elektromotoru.

Otáčky lze měnit pomocí letecké páky. Model vydává i zvuk, který koresponduje se změnou otáček.

Pro zobrazení pohybu jsou na modelu průzory do útrob motoru.

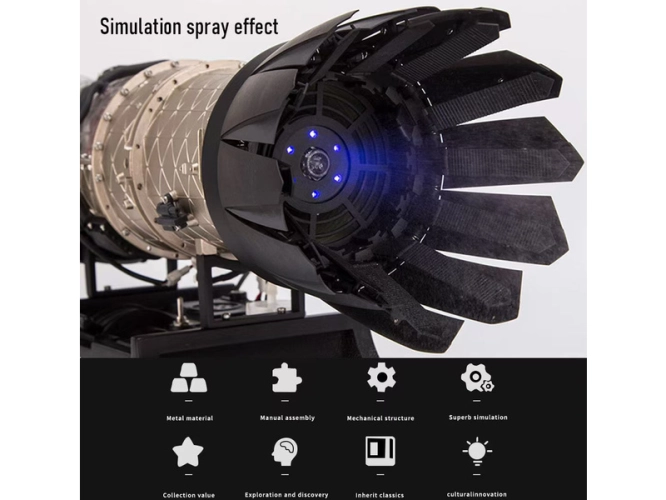

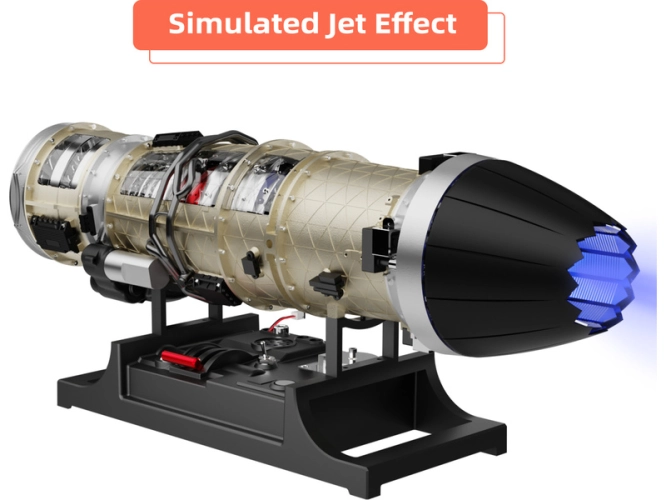

Tryska má efektní modré LED podsvícení.

Pro tvorbu kouře, respektive páry vycházející z trysky se přidává destilovaná voda.

Výstupní tryska je vybavena regulovatelnými lamelami pro řízení tahu motoru.

Značka Teching

Značka Techning, založená roce 2014, se specializuje na výrobu velmi kvalitních technických modelů z přesně opracovaných kovových dílů, které jsou navrženy tak, aby podporovaly zručnost a technické myšlení. Modely jsou vhodné jak pro studenty, kteří se chtějí seznámit se základy konstrukce a mechaniky, tak i pro dospělé zájemce o techniku a detailní modelářskou stavbu. Mohou sloužit také jako výstavní a předváděcí kusy nebo jako estetické solitéry do kanceláří či interiérů. Kromě špičkového balení s dobře ochráněnými díly v pěnových výplních jsou ke stavebnicím zpracovány podrobné obrázkové návody pro stavbu s jasnou identifikací dílů.

Každá součástka je navržena tak, aby odrážela skutečné sestavy z originálních strojů. Modely jsou kombinací technické přesnosti a mechanické estetiky. Stavebnice jsou praktickým nástrojem pro učení v oblasti STEM, pomáhají rozvíjet trpělivost, dovednosti v řešení problémů a praktické porozumění mechanických principů.

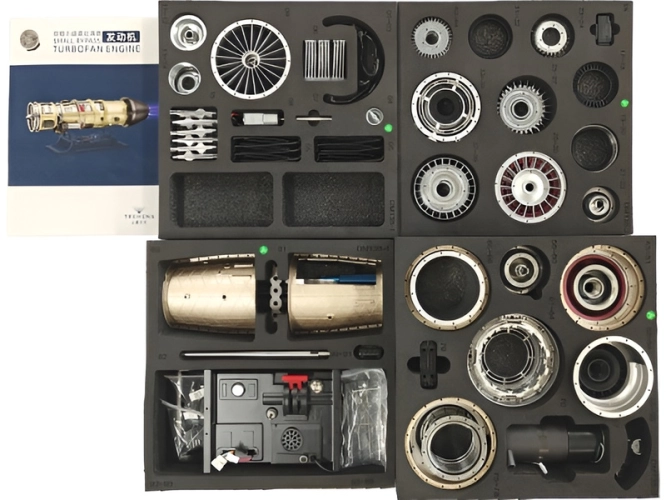

Balení obsahuje díly pro stavbu modelu, elektromotor, elektroniku, lithiový akumulátor, nabíjecí kabel USB-A, základní nářadí pro sestavení.
