Vanguard Models HM Adder 1797 1:64 kit

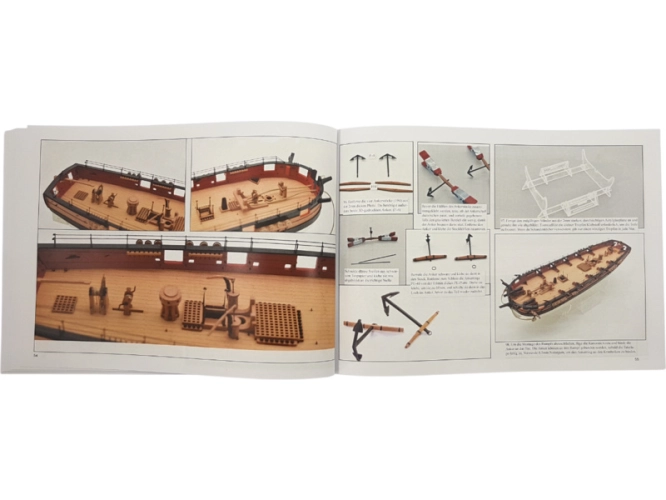

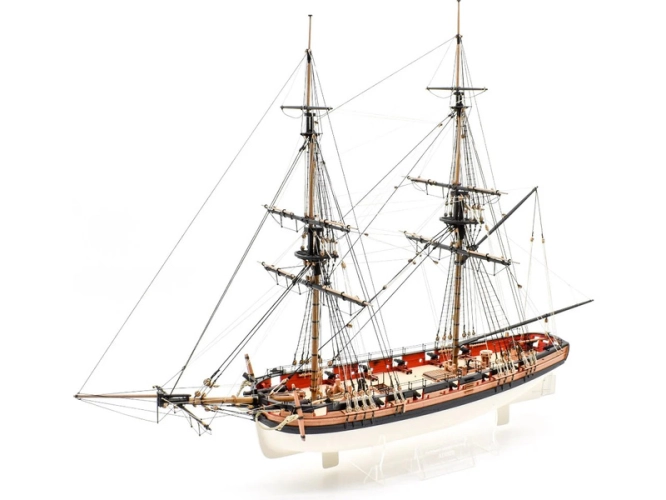

Stavebnice neplovoucího modelu historické plachetní lodi HM Adder z roku 1797, v měřítku 1:64, od Vanguard Models. Loď představuje typickou konstrukci tehdejších ozbrojených lodí s bohatými detaily. Stavba je převážně ze dřeva, díly jsou přesně laserem řezané, plaňkování je dvouvrstvé z lipového a hruškového dřeva, detaily jsou dřevěné, mosazné fotoleptané, nebo také z 3D tisku. Velkou výhodou stavebnice je detailní obrázkový manuál krok po kroku a podrobné výkresy v měřítku.

Informace o předloze:

Třída Acute představovala skupinu patnácti dělových člunů s brigem takeláží a výzbrojí 14 děl, které navrhl Sir John Henslow, spolusprávce (Co-Surveyor) Královského námořnictva. Z celkového počtu bylo 11 plavidel postaveno v loděnicích hrabství Kent. Třída Acute byla mírně zvětšenou verzí Henslowova předchozího návrhu – dělových člunů třídy Conquest.

Plavidla této třídy měla výtlak 160 tun. Délka na hlavní palubě činila 75 stop a 2 palce (asi 22,9 m), na kýlu 61 stop a 8 palců (18,8 m) a šířka 22 stop a 2 palce (6,8 m). Hloubka podpalubí dosahovala 8 stop (2,4 m), ponor byl 3 stopy 9 palců (1,1 m) na přídi a 6 stop (1,8 m) na kormidle – bez započítání hloubky výsuvných kýlů typu Schank Sliding Keels.

Posádku tvořilo 50 mužů a chlapců. Protože se nejednalo o oceánská plavidla, velení nepříslušelo důstojníkovi v hodnosti Master and Commander, ale pouze poručíkovi ve velení (Lieutenant-in-Command) – ten byl zároveň jediným důstojníkem na palubě.

Výzbroj tvořilo 12 karonád ráže 18 liber umístěných po bocích a 2 dlouhá děla ráže 24 liber v přídi.

Loď Adder byla objednána 7. února 1797, kýl byl položen ve stejném měsíci a spuštěna na vodu 22. dubna 1797. V roce 1798 byla prodloužena na délku 97 stop (29,6 m). Z toho důvodu pravděpodobně nebyla při prvním uvedení do služby ještě oplechována mědí. V roce 1805 byla rozebrána.

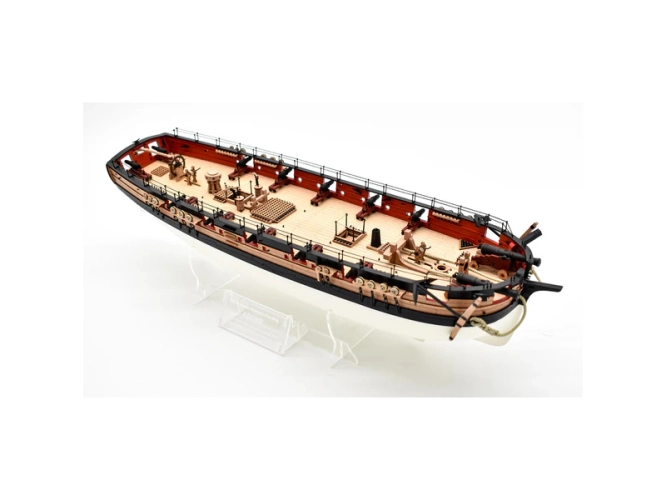

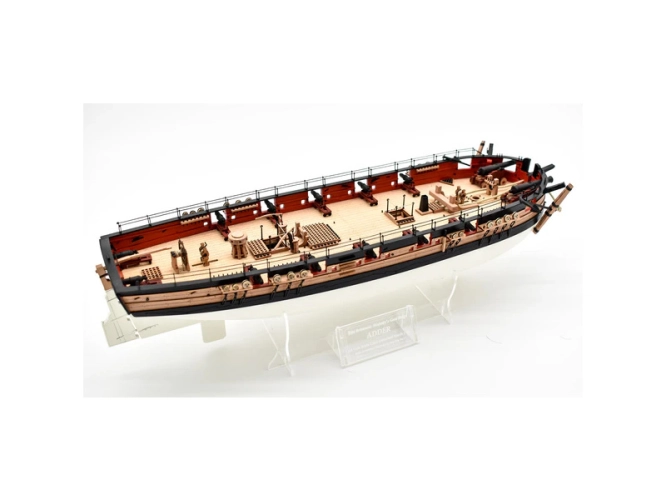

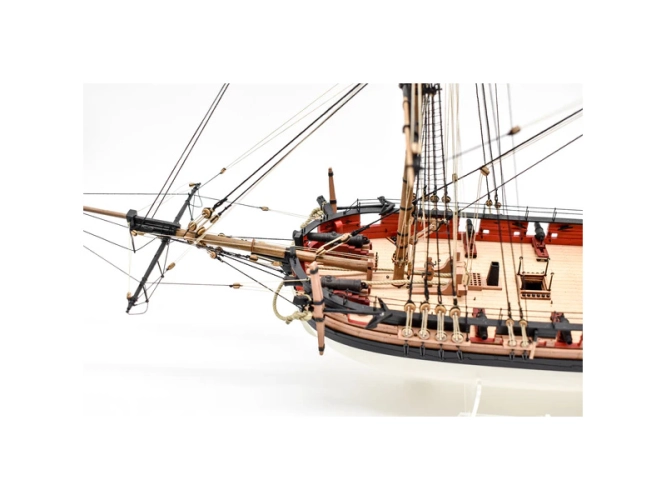

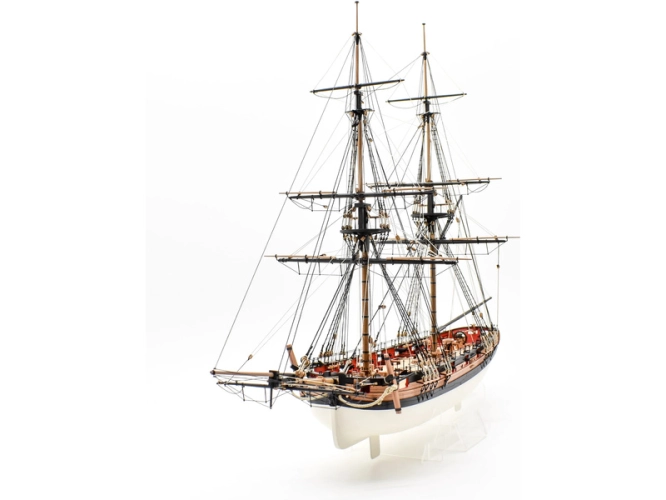

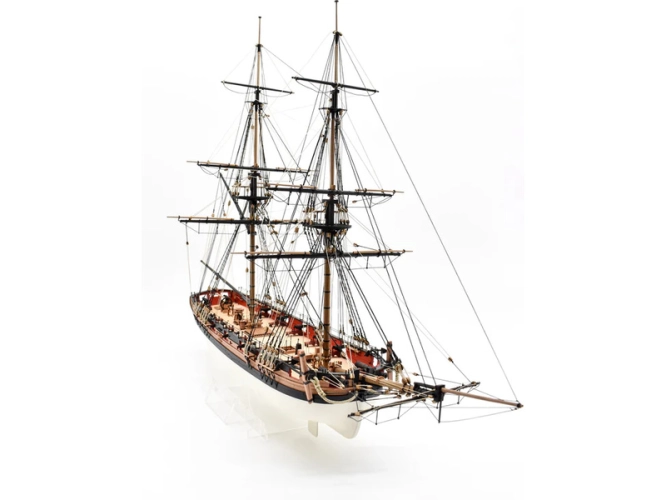

Obal s fotografií hotového modelu

Stylová krabice s fotografií hotového modelu je pečlivě, vkusně a kvalitně graficky vyvedena a obsahuje název, technické údaje a měřítko modelu.

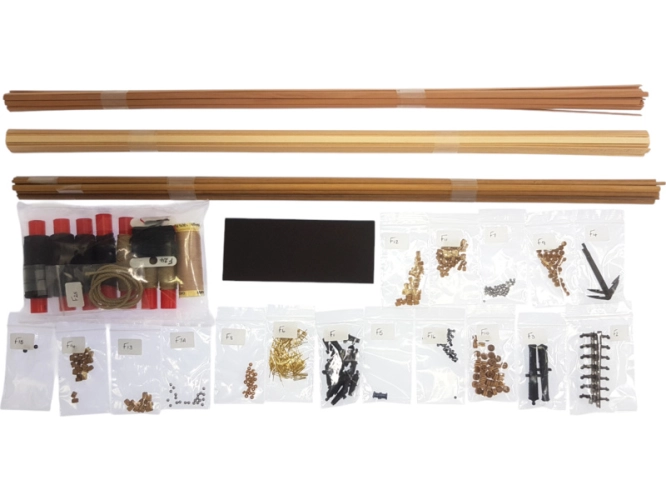

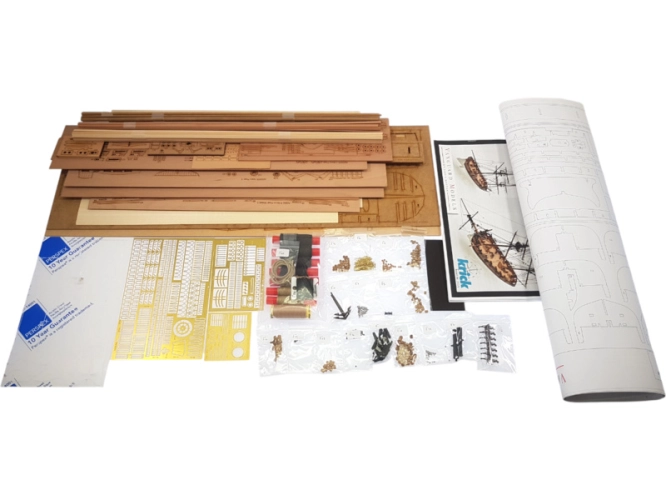

Co naleznete v balení

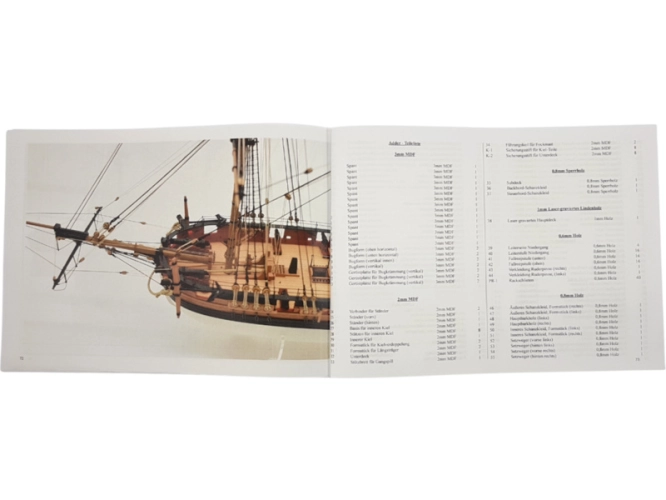

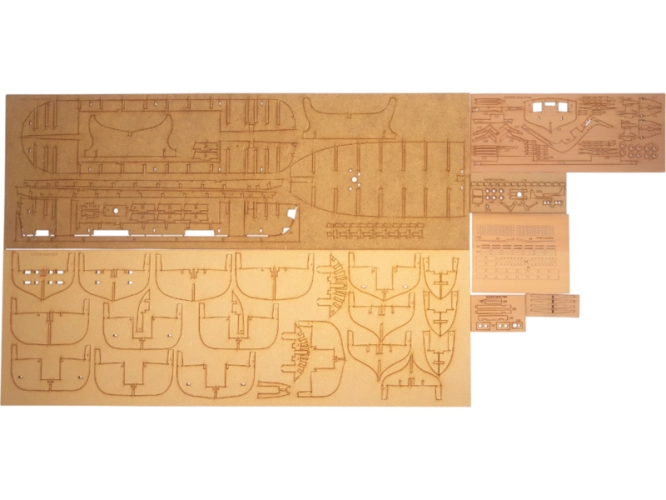

Po otevření víka krabice naleznete dřevěné díly modelu z překližky, sadu lišt, drobné součásti uzavřené v sáčcích, sadu výkresů a manuál.

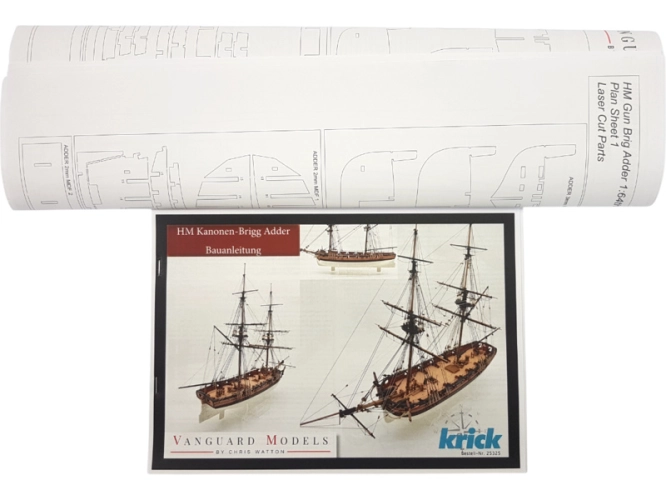

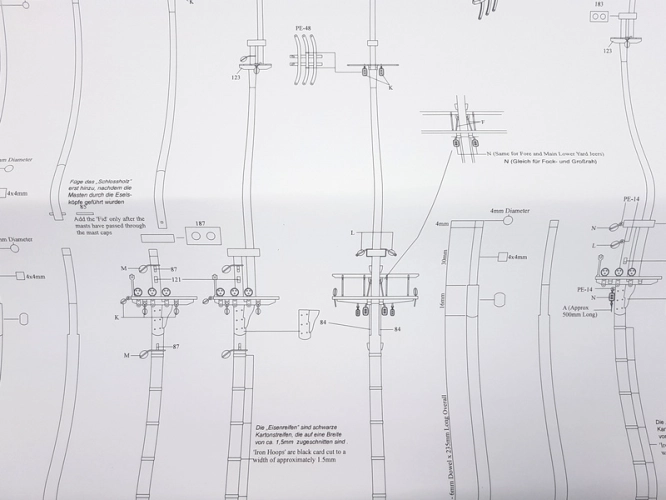

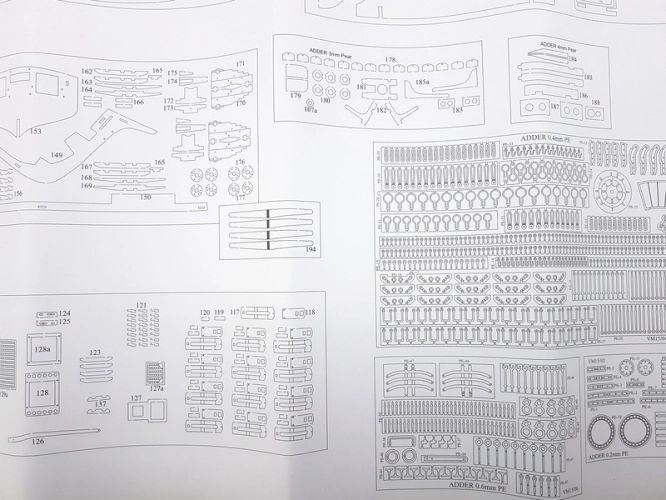

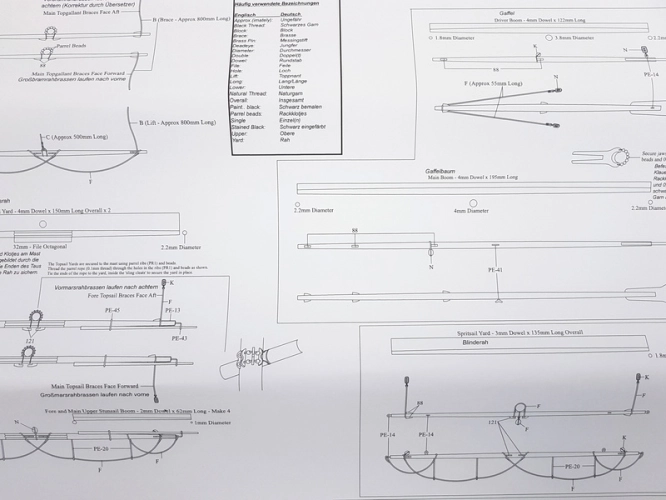

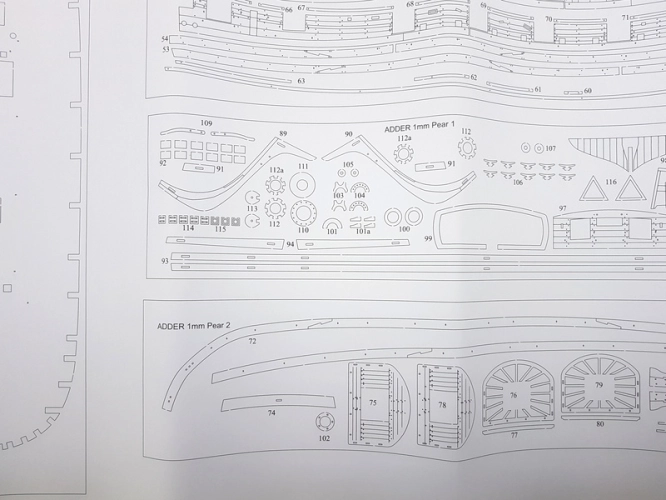

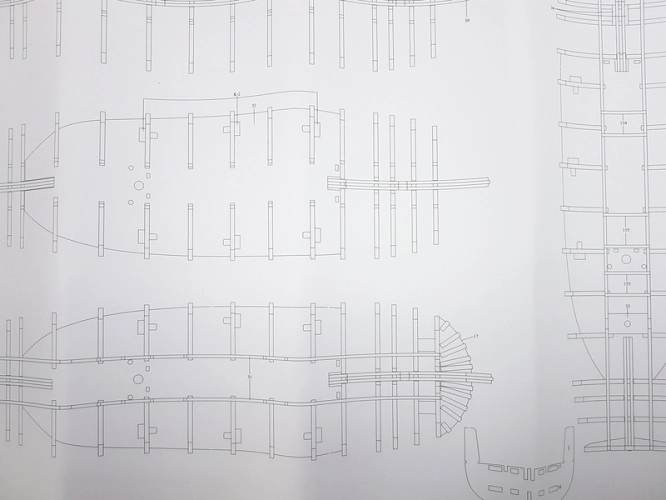

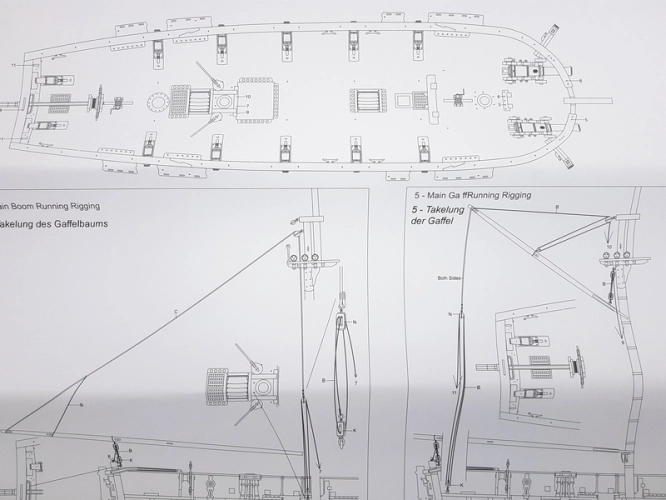

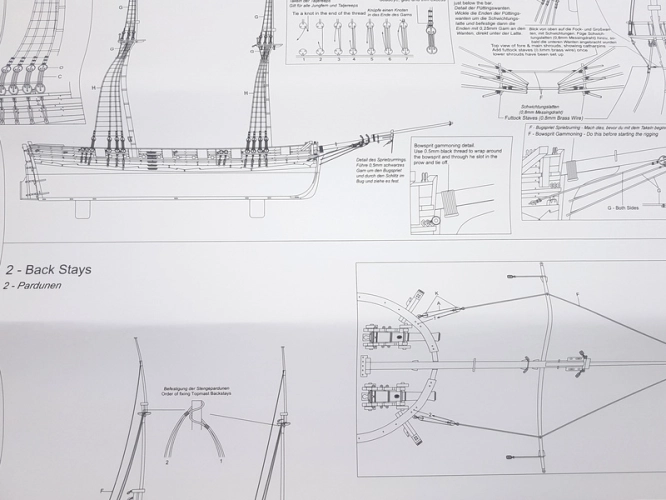

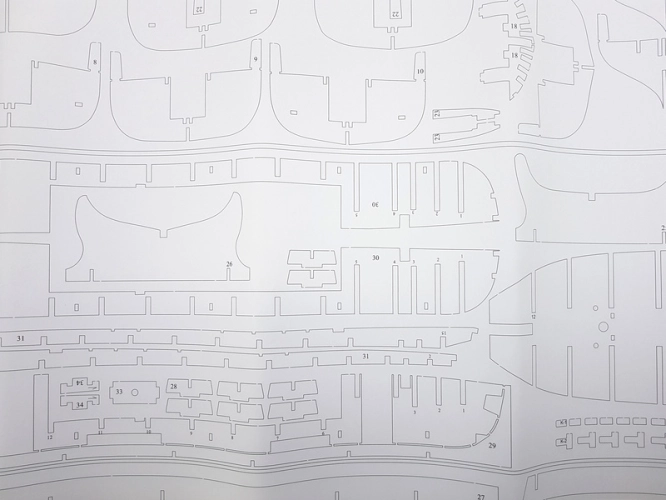

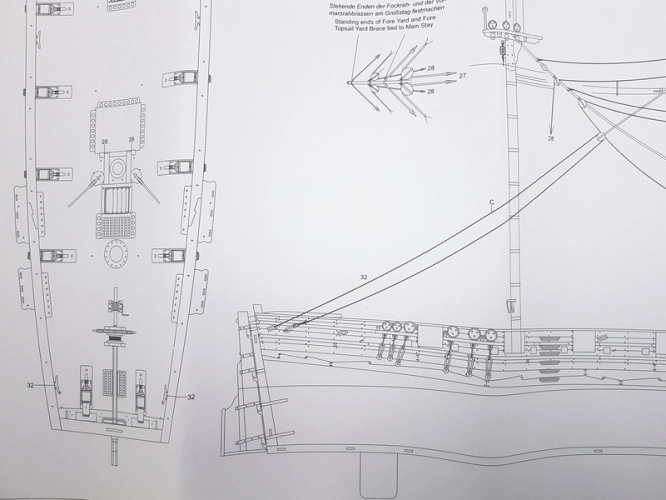

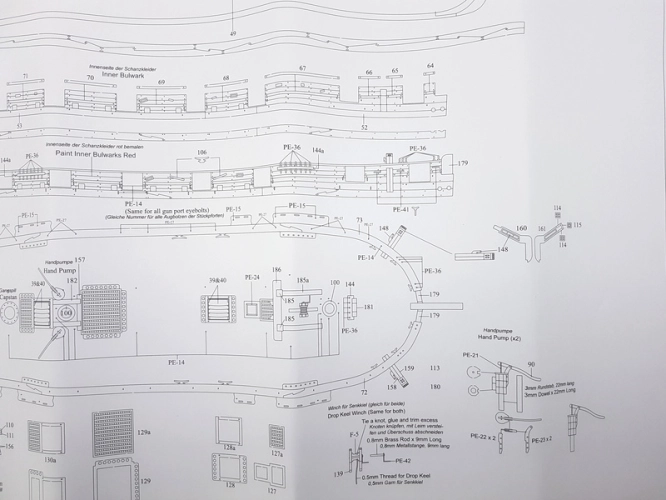

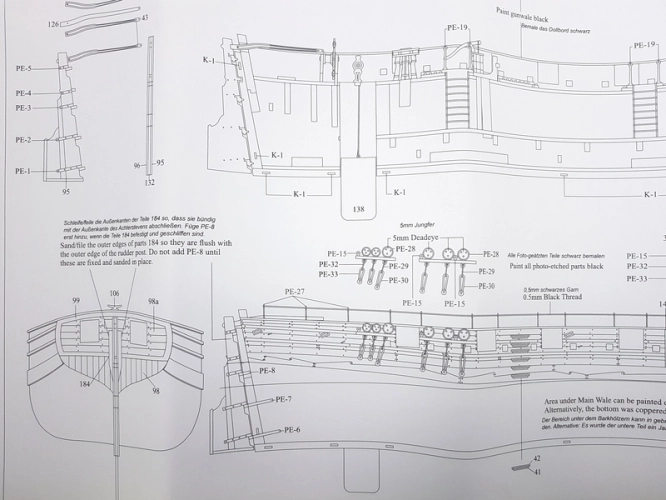

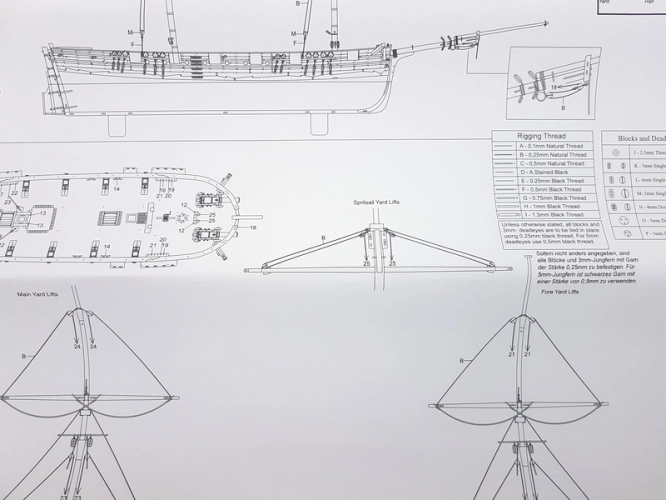

Sada výkresů

Set obsahuje kompletní sadu výkresové dokumentace modelu v měřítku 1:1 s obrázky jednotlivých detailů. Na výkrese jsou v měřítku nakresleny montážní sestavy, jejich kompletace a to včetně stěžňů a ráhen a způsob vázání lanoví. Postup stavby rámcově upravuje logické sestavení jednotlivých komponentů.

Vlastnosti

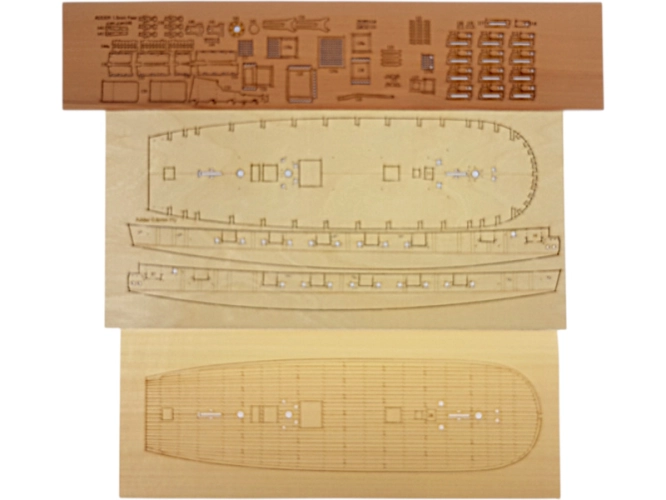

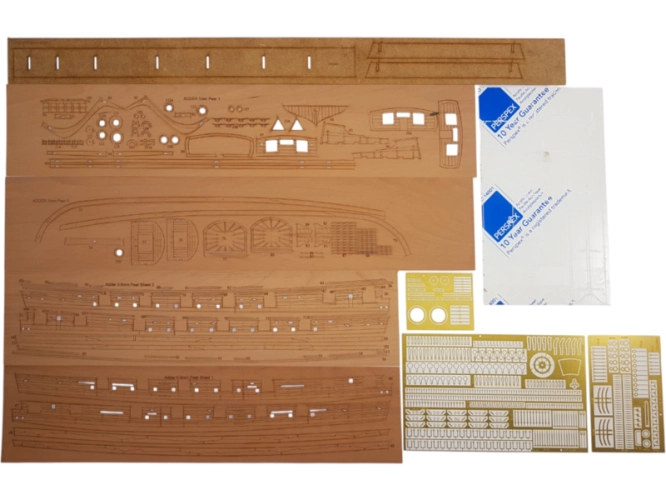

• Laserem řezané díly z MDF a čirého acetátu. Všechny viditelné části jsou vyřezány laserem do plátů z hruškového dřeva
• Laserem řezaná paluba z hruškového dřeva
• 3 listy fotoleptané mosazi
• Vysoce detailní díly vytištěné v 3D tiskárně.
• Dvojitý plaňkový trup z lipového a hruškového dřeva
• Stožáry a stěžně z ořechového dřeva
• Více velikostí černé i přírodní nitě na lanoví spolu se všemi potřebnými oky a prvky

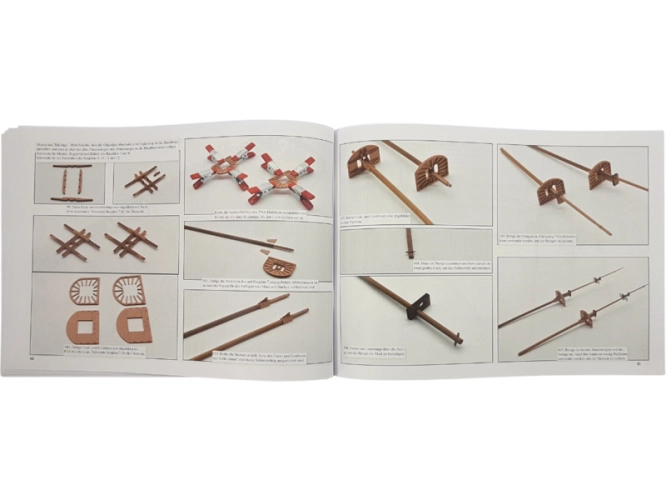

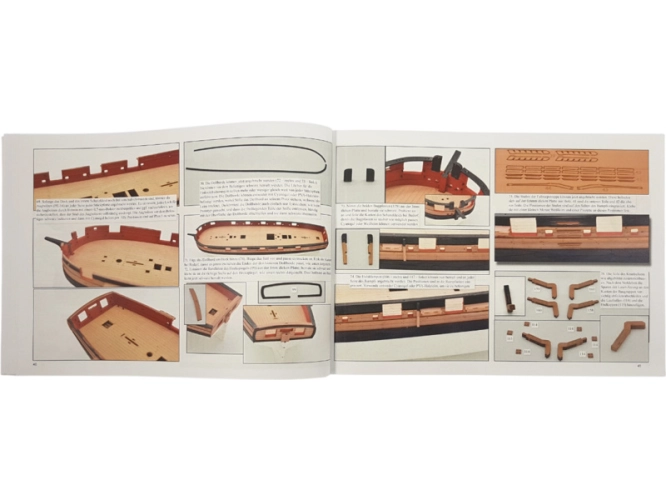

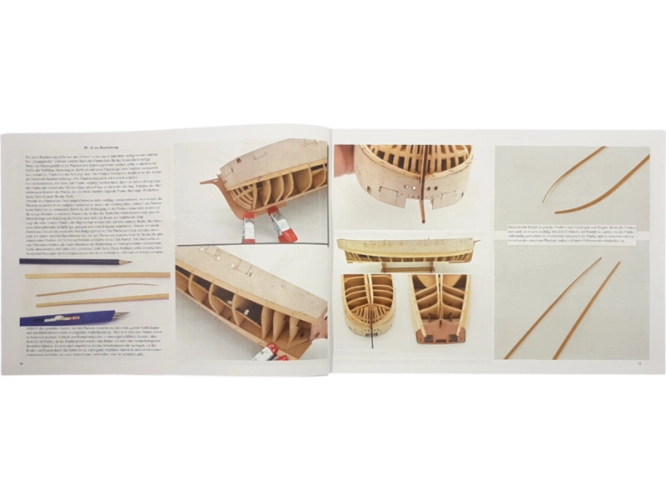

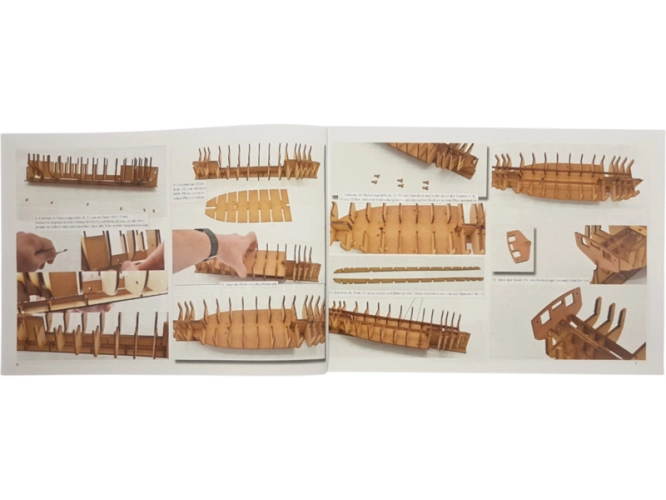

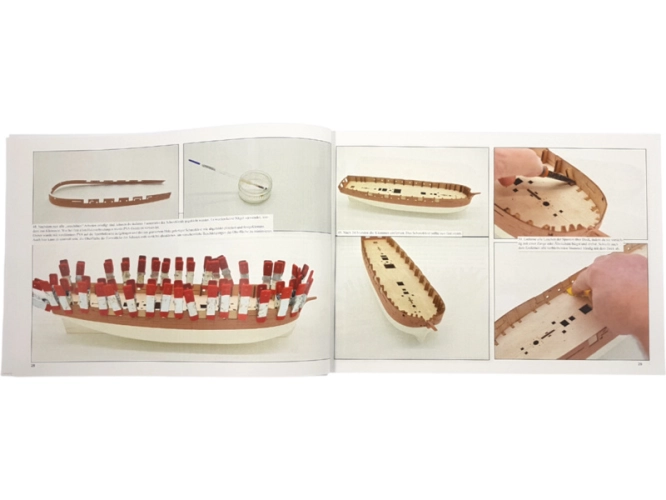

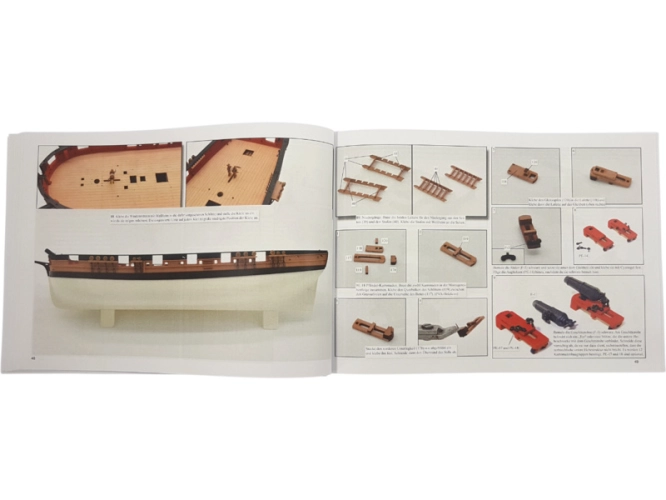

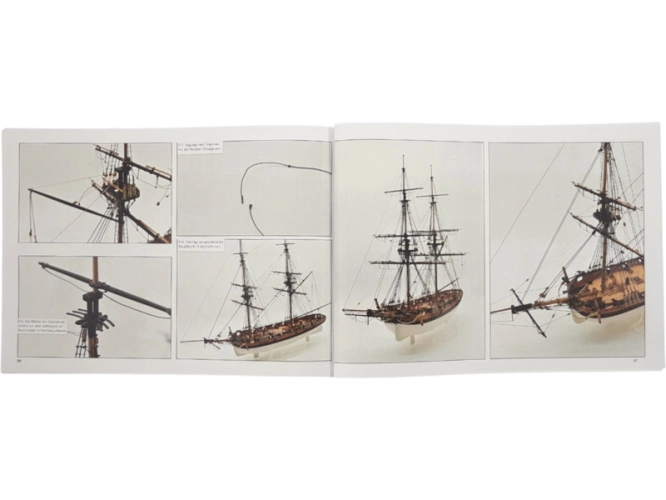

• Velmi obsáhlý a podrobný obrázkový návod, spolu s 12 plány v plné velikosti, které zahrnují všechny výkresy stožárů a lanoví

Historie značky:

Společnost Vanguard Models založil známý konstruktér lodních modelů Chris Watton, který se u Amati zasloužil o poslední konstrukce modelů lodí, zejména v sérii Victory Models. Nyní, jako samostatný výrobce důsledně realizuje svou ambici o co nejlepší věrnost originálu a nejvyšší kvalitu materiálu. Nekompromisně zavedl zejména výrobu dílů z ušlechtilého dřeva s laserovým gravírováním a je pro něj také důležité vyrobit dokonalé konstrukční návody se stovkami barevných fotografií tak, aby modely byly potěšením ze stavby i pro nezkušené modeláře. Vysoká kvalita materiálu a promyšlená konstrukce rozhodně to stojí za to.

Stavební obtížnost 3

Modely maket lodí pro pokročilé vyžadují předchozí zkušenosti se stavbou modelů a zvládnuté techniky jednotlivých technologických kroků, jako je lepení, ohýbání, barvení, šití plachet, apod. Je nutné se orientovat ve výkresové dokumentaci, jednotlivé kroky a i celý postup si rozvrhnout. Případné detaily je je nutné si nastudovat a je potřeba počítat s tím, že stavba vyžaduje určitou míru kreativity a samostatnosti, protože návod se nemusí zabývat výrobou každého detailu.

Modely jsou obsáhlé a detailní, jejich dokončení trvá dlouho dobu a vyžaduje spoustu dokončovací prací na dílech.

Balení obsahuje laserem řezané dřevěné a plastové díly, plaňky, lišty, paluby, stožáry, dekorace, 3x mosazné fotolepy, lanoví, 3D tištěné díly. Podrobný obrázkový manuál EN a stavební plány.
